低い圧力損失で高い流量を通水可能なバグフィルター
バグフィルターは、一般的なカートリッジフィルターと異なり、バグ（袋)の中に不純物を捕捉するフィルターです。カートリッジ式のフィルターに比べて、低い圧力損失で大流量を通水できます。また、バグフィルターの交換は容易に行えます。
バグフィルターは、ポリプロピレン製とナイロン製の2種類があり、1μm～800μmまでの幅広いろ過精度を取り揃えているため、ご希望のろ過精度を選定できます。
バグフィルターの仕様一覧
※バグフィルター※
- カートリッジ式のフィルターに比べて、大流量を通水可能です。
- バグフィルターは、目詰まりを起こすまで再利用が可能です。
- 1μm～800μmまでの幅広いろ過精度から選択が可能です。
- バグフィルターハウジングはポリプロピレン製のため、耐薬品性能にすぐれています。
- バグフィルターハウジングには、標準でドレーンポート・圧力計が付属しています。
- ドレーンポートが付属しているため、メンテナンスの際に容易に排水が可能です。
- バグフィルターの交換も容易に行えます。

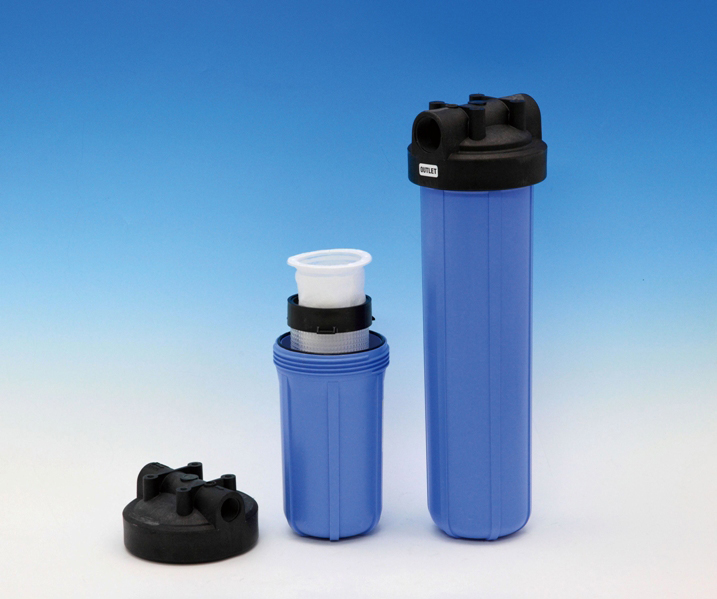

バグフィルターとバグフィルターハウジング

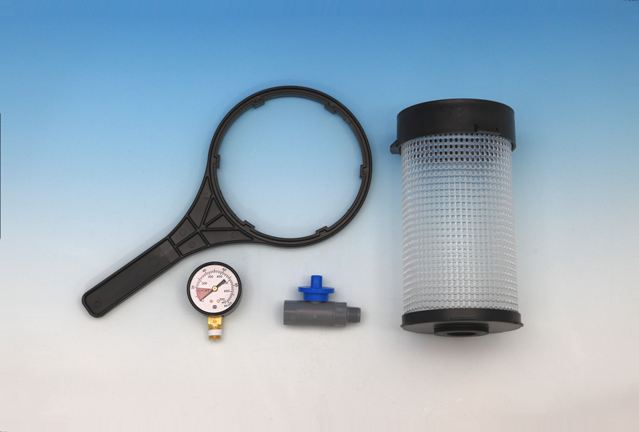

バグフィルターハウジング付属部品
※バグフィルター※

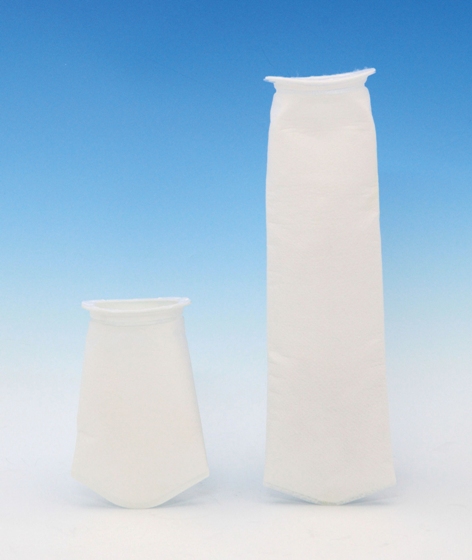

①ポリプロピレン製
| 型番 | BFP-410-□ | BFP-420-□ | |
|---|---|---|---|
| 濾過精度(μm) | 1 / 5 / 10 / 25 / 50 / 100 / 200 |  |
|
| フィルター材質 | ポリプロピレン | ||
| 最高使用温度(℃) | 38 | ||
| 適合ハウジング | 10"サイズ (BFH-410型) |
20"サイズ (BFH-420型) |
|

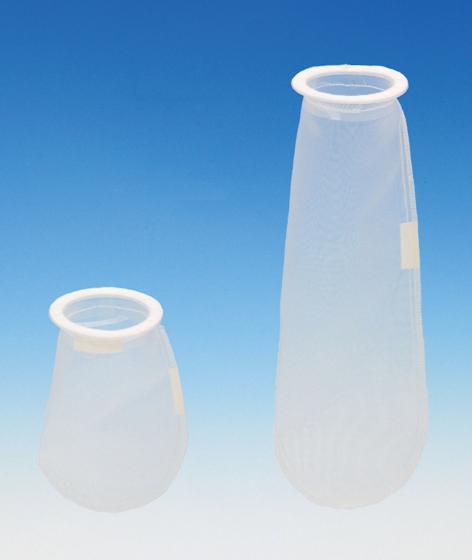

②ナイロン製
| 型番 | BFN-410-□ | BFN-420-□ | |
|---|---|---|---|
| 濾過精度(μm) | 250 / 300 / 400 / 600 / 800 |  |
|
| フィルター材質 | ナイロン | ||
| 最高使用温度(℃) | 38 | ||
| 適合ハウジング | 10"サイズ (BFH-410型) |
20"サイズ (BFH-420型) |
|
＜注意＞
- 実際の通水量は、使用する液体の粘度や液質、圧力により異なりますので、ご注意ください。
- 本製品部材は樹脂となります。水以外の液体に使用する場合は、ご使用される液体に対する耐食性をご確認のうえ、ご使用ください。
- 長期間使用する際、樹脂の経年劣化により、強度が低下する場合があります。
（劣化の度合いは、液体の種類や液質、温度、圧力により異なります） - 改良のため、予告無しに使用上差し支えない範囲で使用・外観・寸法等を変更する場合があります。
- 詳細は、当社までお問い合わせください。

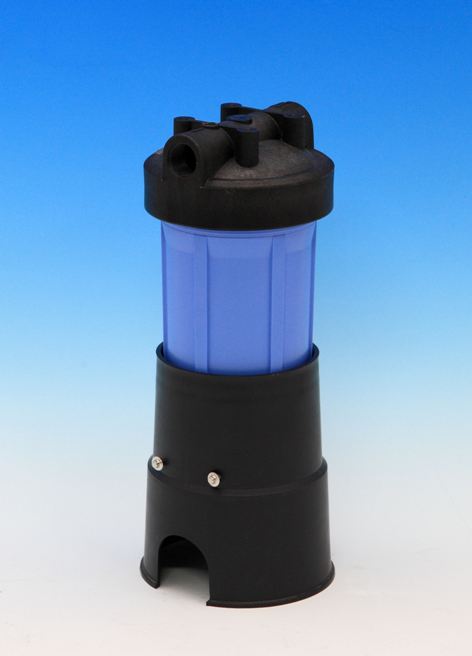

※バグフィルター専用樹脂製ハウジング※
-
- バグフィルター専用の樹脂製ハウジングです。。
- 本体材質がポリプロピレンですので、耐薬品性能にすぐれています。
- 標準でドレーンポートが付属しているため、容易に排水が可能です。
- 標準で圧力計が付属しています。
- バグフィルターの交換は容易に行うことが可能です。
| 型番 | BFH-41010 | BFH-41015 | BFH-42010 | BFH-42015 |
|---|---|---|---|---|
| ヘッド部材質 | ポリプロピレン | ポリプロピレン | ||
| ハウジング部材質 | ポリプロピレン | ポリプロピレン | ||
| Oリング材質 | NBR | NBR | ||
| バスケット材質 | ポリプロピレン | ポリプロピレン | ||
| 最高使用圧力 | 0.6MPa | 0.6MPa | ||
| 最高使用温度 | 38℃ | 38℃ | ||
| 出入口口径 | 1" | 1・1/2" | 1" | 1・1/2" |
| ドレーンポート | ○ | ○ | ○ | ○ |
| 適合バグフィルタ | 410シリーズ | 420シリーズ | ||
＜注意＞
- Oリング材質は、標準品はNBRとなります。オプションでフッ素ゴムなどに変更可能です。
- バグフィルター専用の樹脂製フィルターハウジングです。
- 通水量は、使用するバグフィルターにより異なります。
- 標準で、ハウジングレンチ・ドレーン用バルブ・圧力計・バグ用バスケット、が付属しています。
- バグフィルターは付属していません。別途お買い求めください。
- 本製品は樹脂製となります。水以外の液体に使用する場合は、ご使用される液体に対する耐食性をご確認のうえ、ご使用ください。
- 改良のため、予告無しに使用上差し支えない範囲で使用・外観・寸法等を変更する場合があります。
- 詳細は、当社までお問い合わせください。
