低価格な樹脂製フィルターハウジング
スタンダード樹脂製フィルターハウジングHPK型/HPKS型は、主に小流量に適した小型でコンパクトなフィルターハウジングです。国内外の外径が70mm前後の一般的なフィルターカートリッジが使用できます。
本体材質に、ポリプロピレンやAS樹脂などの樹脂を使用し、耐薬品性も良好で、粗ろ過用フィルターから精密ろ過フィルターまで広範囲な流体ろ過に使用できます。圧力損失も少なく、ろ材の交換は非常に簡単で、本体はネジで取付が可能です。装填するフィルターの長さにより選択でき、使用範囲も広く低価格なフィルターハウジングです。
スタンダードタイプ樹脂製フィルターハウジングの仕様一覧

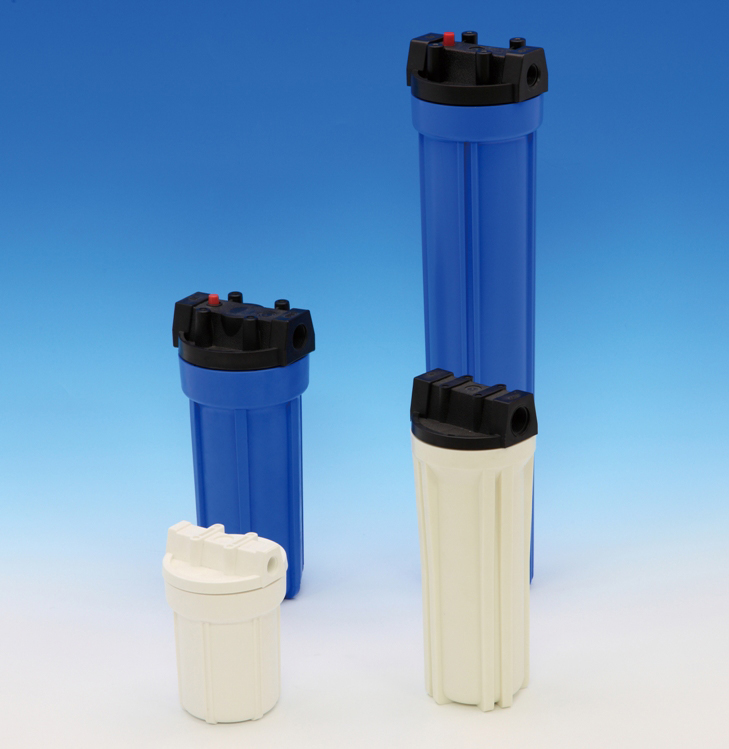

※不透明タイプ（HPK型）※
-
- 本体材質にポリプロピレンを使用することにより、耐薬品性にすぐれています。
- 装填するフィルターカートリッジの長さにより、種類を選択可能です。（125mm/250mm/508mmに対応）
- 低価格な樹脂製フィルターハウジングですので、ろ過設備部品のコスト削減が可能です。
| 型番 | HPK-125型 | HPK-250型 | HPK-250-34P型 | HPK-500型 |
|---|---|---|---|---|
| 接続口径 | 1/4"、3/8" | 1/4"、3/8" | 3/4" | 3/8"、1/2"、3/4" |
| ヘッド部材質 | ポリプロピレン | |||
| ハウジング部材質 | ポリプロピレン | |||
| Oリング材質 | NBR | |||
| 最高使用圧力 | 0.49MPa | |||
| 使用温度 | 4℃〜45℃ | |||
| 全高 | 178mm | 303mm | 321mm | 576mm |
| 全幅 | 121mm | 116mm | 133mm | 133mm |
| 適合カートリッジ長 | 125mm | 250mm | 250mm | 508mm |
＜注意＞
- Oリング材質は、標準品はNBRとなります。オプションでフッ素ゴムなどに変更可能です。
- 「HPK-250-34P型」と「HPK-500型」には、圧力逃しが付属しています。
(材質は、SUS304・NBR・ABS樹脂) - ドレーンポートは追加工(オプション)となります。
- 本製品は樹脂製となります。水以外の液体に使用する場合は、ご使用される液体に対する耐食性をご確認のうえ、ご使用ください。
- 改良のため、予告無しに使用上差し支えない範囲で使用・外観・寸法等を変更する場合があります。
- 詳細は、当社までお問い合わせください。

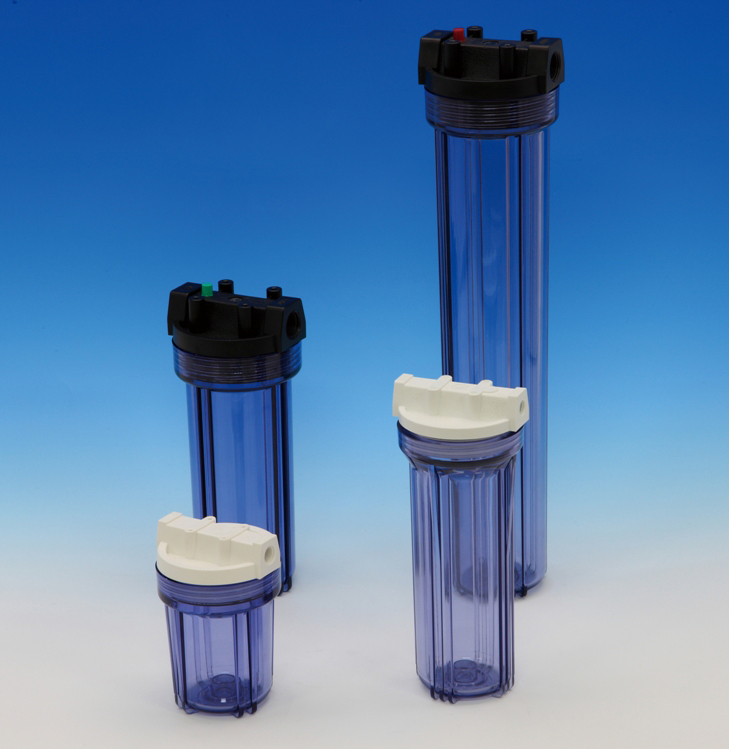

※透明タイプ（HPKS型）※
-
- HPKS型は、本体ハウジング部が透明になるため、内部のフィルターを見ることができます。
- 装填するフィルターカートリッジの長さにより、種類を選択可能です。（125mm/250mm/508mmに対応）
- 低価格な透明タイプほフィルターハウジングですので、ろ過設備部品のコスト削減が可能です。
| 型番 | HPKS-125S型 | HPKS-250S型 | HPKS-250-34P型 | HPKS-500型 |
|---|---|---|---|---|
| 接続口径 | 1/4"、3/8" | 1/4"、3/8" | 3/4" | 3/8"、1/2"、3/4" |
| ヘッド部材質 | ポリプロピレン | |||
| ハウジング部材質 | AS樹脂 | |||
| Oリング材質 | NBR | |||
| 最高使用圧力 | 0.42MPa | |||
| 使用温度 | 4℃〜45℃ | |||
| 全高 | 178mm | 301mm | 321mm | 583mm |
| 全幅 | 121mm | 116mm | 133mm | 133mm |
| 適合カートリッジ長 | 125mm | 250mm | 250mm | 508mm |
＜注意＞
- Oリング材質は、標準品はNBRとなります。オプションでフッ素ゴムなどに変更可能です。
- 「HPK-250-34P型」と「HPK-500型」には、圧力逃しが付属しています。
(材質は、SUS304・NBR・ABS樹脂) - 本製品は樹脂製となります。水以外の液体に使用する場合は、ご使用される液体に対する耐食性をご確認のうえ、ご使用ください。
- 改良のため、予告無しに使用上差し支えない範囲で使用・外観・寸法等を変更する場合があります。
- 詳細は、当社までお問い合わせください。
