大流量を1本のフィルターカートリッジで通水可能なジャンボサイズフィルター

ジャンボサイズフィルター 17シリーズは、ステンレス製フィルターハウジング「HIFP-F型」専用のフィルターカートリッジで、一般的な他のフィルターカートリッジと比べて、1本のフィルターカートリッジで低い圧力損失で大流量を通水できます。
1本のフィルターカートリッジを使用しているだけなので、フィルターの交換の手間やコストを大きく省けます。また、5μm以上のカートリッジは、濾過表面を洗浄することにより数回の再利用が可能です。

ジャンボサイズフィルターの仕様一覧

※ジャンボサイズフィルター 17シリーズ※

  • 1本のフィルターカートリッジで、最大で300〜567(L/分)の通水が可能です。(初期値)
  • フィルター使用本数が少ないため、フィルター交換の手間も軽減できます。
  • 濾過流量に合わせて、最大で8本まで装填可能なハウジングもあります。(Max4,500L/分まで)
  • 濾過精度が、0.35μm〜150μmまであり、濾過精度が選定可能です。
  • 1台で大流量を濾過可能なので、設置場所に困りません。
  • フィルターハウジング本体の材質がSUS316Lとなり、耐食性にすぐれています。
  • ドレーンポートが付属しているため、メンテナンスの際に容易に排水が可能です。

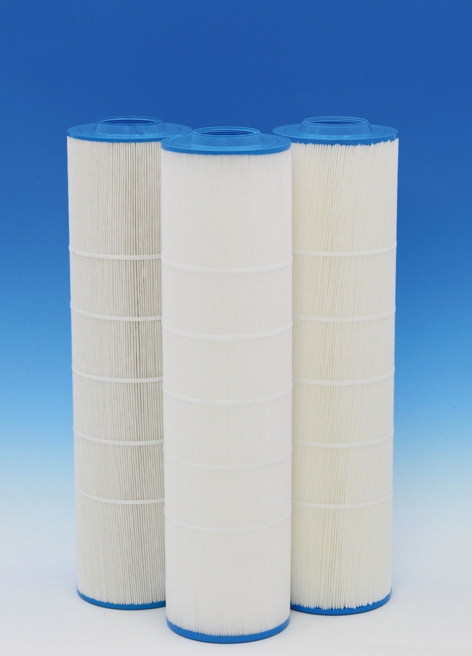

  • ジャンボサイズフィルター
    ジャンボサイズフィルター
    ジャンボサイズフィルター取付ジャンボサイズフィルター取り外し
    フィルターの交換や取付は簡単に行えます。

※ジャンボサイズフィルターカートリッジ JPEP-17型※

型番 JPEP-□□-17
濾過精度(μm) 1A(※1) / 0.35 / 1 / 5 / 20 / 50 / 100 ジャンボサイズフィルター
最大通水量
(L/分)
300〜567(※2)
使用温度(℃) 5〜60
材質(フィルター) ポリプロピレン
材質(コア) PVC
材質
(エンドキャップ)
ポリウレタン
全長(mm) 780
外径(mm) 200
適合ハウジング HIFP-F型

(※1)「1A」は、1μmの絶対ろ過(除去率:99.9%)となります。

(※2)濾過精度により、通水量は異なります。

<注意>

  • 最大通水量は、1本あたりの最大通水量(初期値)となります。最大通水量は、フィルターの濾過精度により異なります。また、実際の通水量は、使用する液体の粘度や液質、圧力により異なりますので、ご注意ください。
  • 本製品部材は樹脂となります。水以外の液体に使用する場合は、ご使用される液体に対する耐食性をご確認のうえ、ご使用ください。
  • 長期間使用する際、樹脂の経年劣化により、強度が低下する場合があります。
    (劣化の度合いは、液体の種類や液質、温度、圧力により異なります)
  • 改良のため、予告無しに使用上差し支えない範囲で使用・外観・寸法等を変更する場合があります。
  • 詳細は、当社までお問い合わせください。

※JPEP-170型専用樹脂製フィルターハウジング HIFP-F-17型※

    • フィルターカートリッジ「JPEP-17型」専用のステンレス製フィルターハウジングです。。
    • 1本のフィルターで、低い圧力損失で大流量を通水し、ろ過が可能です。
    • 1本で大流量を通水できるので、フィルターカートリッジの使用本数を省けます。
    • 1本で大流量を通水できるので、多本数タイプのHIFP-B型では面倒なフィルター交換も容易に行えます。
    • 1台で大流量をろ過可能なので、設置場所に困りません。
    • ろ過流量に合わせて、最大で8本まで装填可能なタイプもあります。(Max4500L/minまで)
    • ドレーンポートが付属しているため、フィルター交換の際など容易に排水が可能です。
    • 本体材質がSUS316Lとなり、耐食性にすぐれており、幅広い用途/液体に使用可能です。
  • 大流量ステンレス製フィルターハウジング(HIFP-F型)
型番 HIFP-F-17
ヘッド部材質 ステンレス(SUS316L)
ハウジング部材質 ステンレス(SUS316L)
Oリング材質 NBR
最高使用圧力 1.0MPa
最高使用温度 60℃
出入口口径 2"
ドレーンポート
圧力逃し
適合カートリッジ長 JPEP-17型(※JPEP-15型は使用不可)
装填可能本数 1本

<注意>

  • Oリング材質は、標準品はNBRとなります。オプションでフッ素ゴムなどに変更可能です。
  • JPEP-17型専用のフィルターハウジングです。
  • 通水量は、使用するフィルターカートリッジにより異なります。
  • 本製品はステンレス製となります。水以外の液体に使用する場合は、ご使用される液体に対する耐食性をご確認のうえ、ご使用ください。
  • 改良のため、予告無しに使用上差し支えない範囲で使用・外観・寸法等を変更する場合があります。
  • 詳細は、当社までお問い合わせください。
