樹脂製の低価格なハウジングを使用した、大流量処理可能なジャンボサイズフィルター

ジャンボサイズフィルター 15シリーズは、フィルターハウジング材質がポリプロピレン製となり、ステンレスなどの金属製のハウジングでは対応が難しい海水や酸性の液体にも使用が可能です。また、本体材質が樹脂製となるために、ステンレス製のフィルターハウジング「HIFP-F型」に比べて低価格で、初期費用を大幅に軽減しました。また、フィルターは専用のフィルターカートリッジとなり、一般的な他のフィルターカートリッジと比べて、1本のフィルターカートリッジで低い圧力損失で大流量を通水できます。
1本のフィルターカートリッジを使用しているだけなので、フィルターの交換の手間やコストを大きく省けます。また、5μm以上のカートリッジは、濾過表面を洗浄することにより数回の再利用が可能です。

ジャンボサイズフィルター15シリーズの仕様一覧

※ジャンボサイズフィルター 15シリーズ※

  • ケーシングは、本体材質が樹脂製で低価格化を実現しました。
    SUS製ハウジングに比べて大幅に初期費用を軽減しています。
  • 1本のフィルターカートリッジで、567(L/分)の通水が可能です。
  • フィルターの交換は、3ステップで簡単におこなえます。
  • フィルターの使用本数が少ないため、フィルター交換の手間も軽減できます。
  • 濾過流量に合わせて、増設も用意にできます。
  • 濾過精度が、1μm〜150μmまであり、濾過精度が選定可能です。
  • 1台で大流量を濾過可能なので、設置場所に困りません。
  • フィルターハウジング本体の材質がポリプロピレンとなり、海水にも使用が可能です。

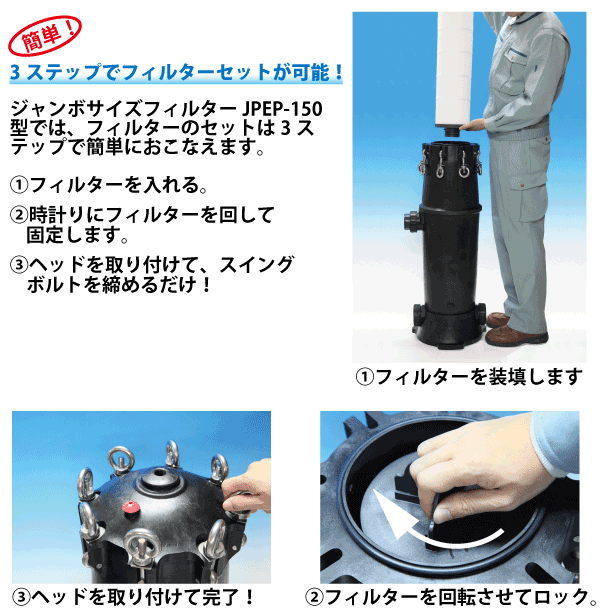

  • フィルターの取り付け方法
    フィルターの交換や取付は簡単に行えます。

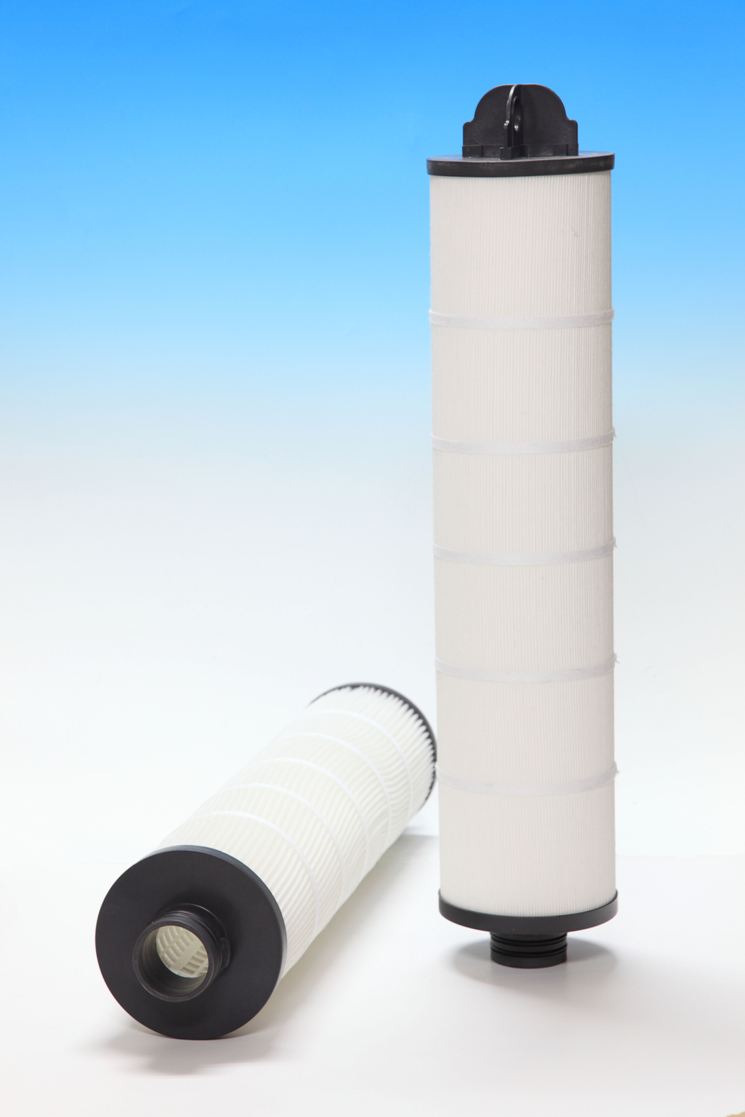

※ジャンボサイズフィルターカートリッジ JPEP-15型※

型番 JPEP-□□-15
濾過精度(μm) 1A(※) / 1 / 5 / 20 / 50 / 150 ジャンボサイズフィルター JPEP-15型
最大通水量
(L/分)
190〜567
(※濾過精度により異なる)
使用温度(℃) 5〜52
交換差圧(MPa) 0.2
材質(フィルター) ポリプロピレン/ポリエチレン
材質(コア) ポリプロピレン
材質
(エンドキャップ)
強化ポリプロピレン
材質
(その他)
EPDM
全長(mm) 777
外径(mm) 160
適合ハウジング HIFP-F-15型(下記ハウジング)

(※)「1A」は、1μmの絶対ろ過(除去率:99.9%)となります。

<注意>

  • 最大通水量は、1本あたりの最大通水量(初期値)となります。最大通水量は、フィルターの濾過精度や原水水質により異なります。また、実際の通水量は、使用する液体の粘度や液質、圧力により異なりますので、ご注意ください。
  • 本製品部材は樹脂となります。水以外の液体に使用する場合は、ご使用される液体に対する耐食性をご確認のうえ、ご使用ください。
  • 長期間使用する際、樹脂の経年劣化により、強度が低下する場合があります。
    (劣化の度合いは、液体の種類や液質、温度、圧力により異なります)
  • 改良のため、予告無しに使用上差し支えない範囲で使用・外観・寸法等を変更する場合があります。
  • 詳細は、当社までお問い合わせください。

※JPEP-15型専用樹脂製フィルターハウジング HIFP-F-15※

    • ジャンボサイズフィルターカートリッジ「JPEP-15型」専用の樹脂製フィルターハウジングです。。
    • 本体材質が樹脂製で低価格タイプとなるため、初期導入費用を大幅に軽減可能です。
    • 1本のフィルターカートリッジで大流量を通水できるので、フィルターカートリッジの使用本数を省けます。
    • 1本で大流量を通水できるので、多本数タイプのHIFP-B型では面倒なフィルター交換も容易に行えます。
    • 1台で大流量をろ過可能なので、設置場所に困りません。
    • 本体材質が耐薬品性にすぐれたポリプロピレン製となり、金属製では難しい海水にも使用できます。
    • 継手材質は標準品がPVCとなります。オプションでポリプロピレン製も可能です。
  • 大流量ステンレス製フィルターハウジング(HIFP-F-15型)

設置方法

型番 HIFP-F-15
ヘッド部材質 強化ポリプロピレン
ハウジング部材質 強化ポリプロピレン
Oリング材質 EPDM
継手材質 PVC
最高使用圧力 0.4MPa(25℃時、清水)
最高使用温度 52℃
出入口口径 2"(メネジ)
圧力逃し
適合カートリッジ長 JPEP-15型
(※JPEP-17型は使用不可)
装填可能本数 1本

<注意>

  • Oリング材質は、標準品はEPDMとなります。オプションでフッ素ゴムなどに変更可能です。
  • 継手材質は、標準品はPVCとなります。オプションでポリプロピレンに変更可能です。
    また、継手は標準品は2"のネジ込みとなりますが、オプションで2"のパイプソケットに変更可能(材質はPVC)です。
  • 通水量は、使用するフィルターカートリッジの濾過精度により異なります。
  • 本製品は樹脂製となります。水以外の液体に使用する場合は、ご使用される液体に対する耐食性をご確認のうえ、ご使用ください。
  • このフィルターハウジングは、ジャンボサイズフィルター JPEP-15型専用となります。
  • 改良のため、予告無しに使用上差し支えない範囲で使用・外観・寸法等を変更する場合があります。
  • 詳細は、当社までお問い合わせください。
